Illustrator 기초 도형 그리기 - 선

Shape School 두 번째 시간입니다!

분위기는 마치 Top Gun 같지만, 사실 Top Gun과는 아무 상관 없습니다.

우리는 그냥 도형을 그리면서 즐겁게 지낼 거예요.



이번 영상에서는 **선 도구(line tools)**를 다뤄보겠습니다.

혹시 이전에 별 도형이 아트보드에 남아 있다면 삭제해 주세요.

그리고 도구 트레이도 닫아줍니다.



그다음, 키보드에서 백슬래시(\) 키를 누르면

선(segment) 도구가 선택됩니다.

길게 클릭해서 다시 도구 트레이를 열어주세요.

이번 시간에는 처음 세 가지 도구에 집중할 겁니다.



---

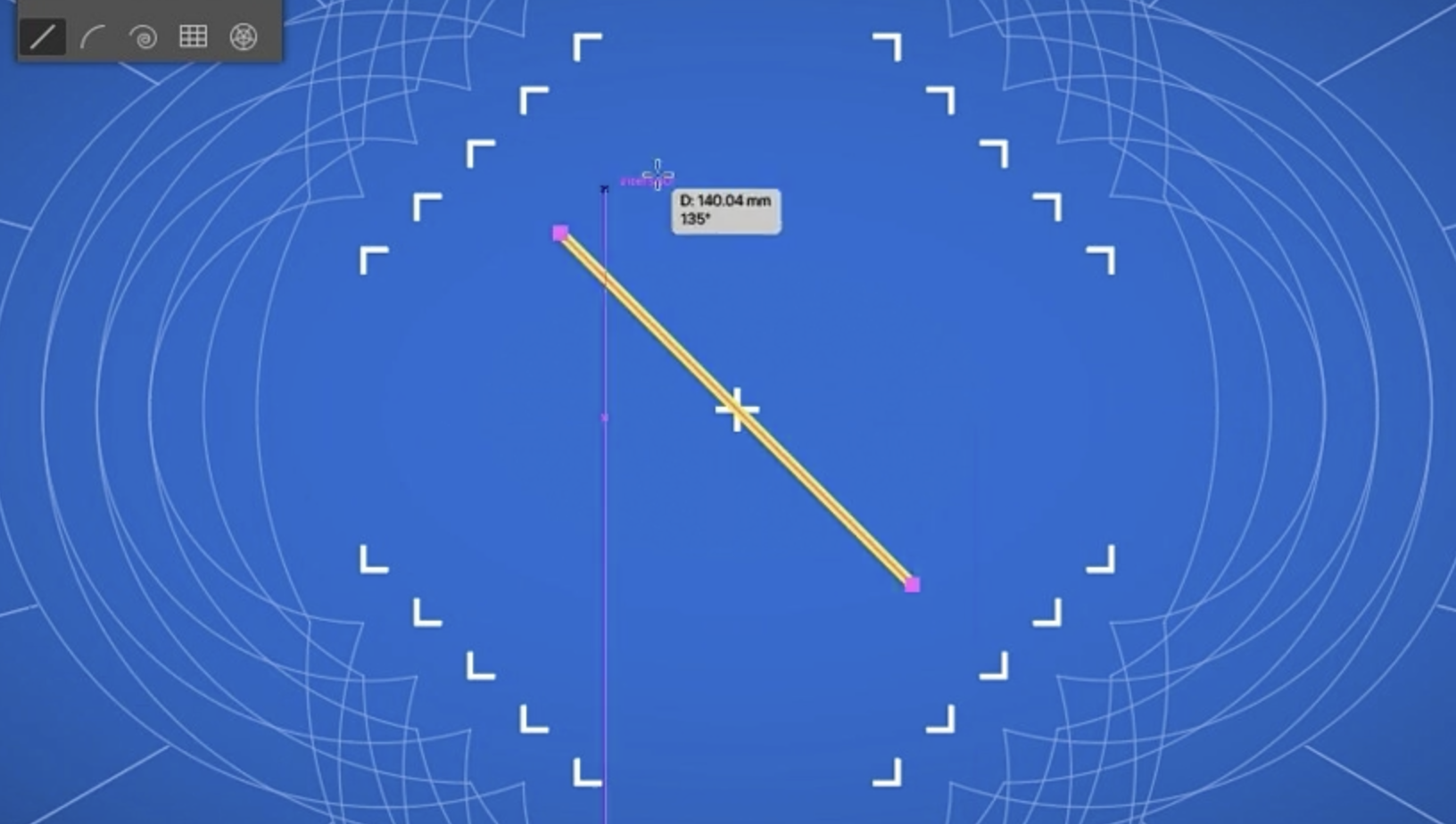

■ Line Segment Tool (선 도구)



선 도구는 아주 단순합니다.

클릭하고 드래그하면 선이 만들어집니다.

“왜 이런 게 있지?” 싶을 수도 있지만,

꽤나 유용한 도구입니다.



다른 도형 도구처럼,



• Option(또는 Alt) 키를 누르면 중앙 기준으로 선이 그려지고
• Shift 키를 누르면 선의 각도가 45도 단위로 제한됩니다 (환경 설정에 따라 다를 수 있음).



---

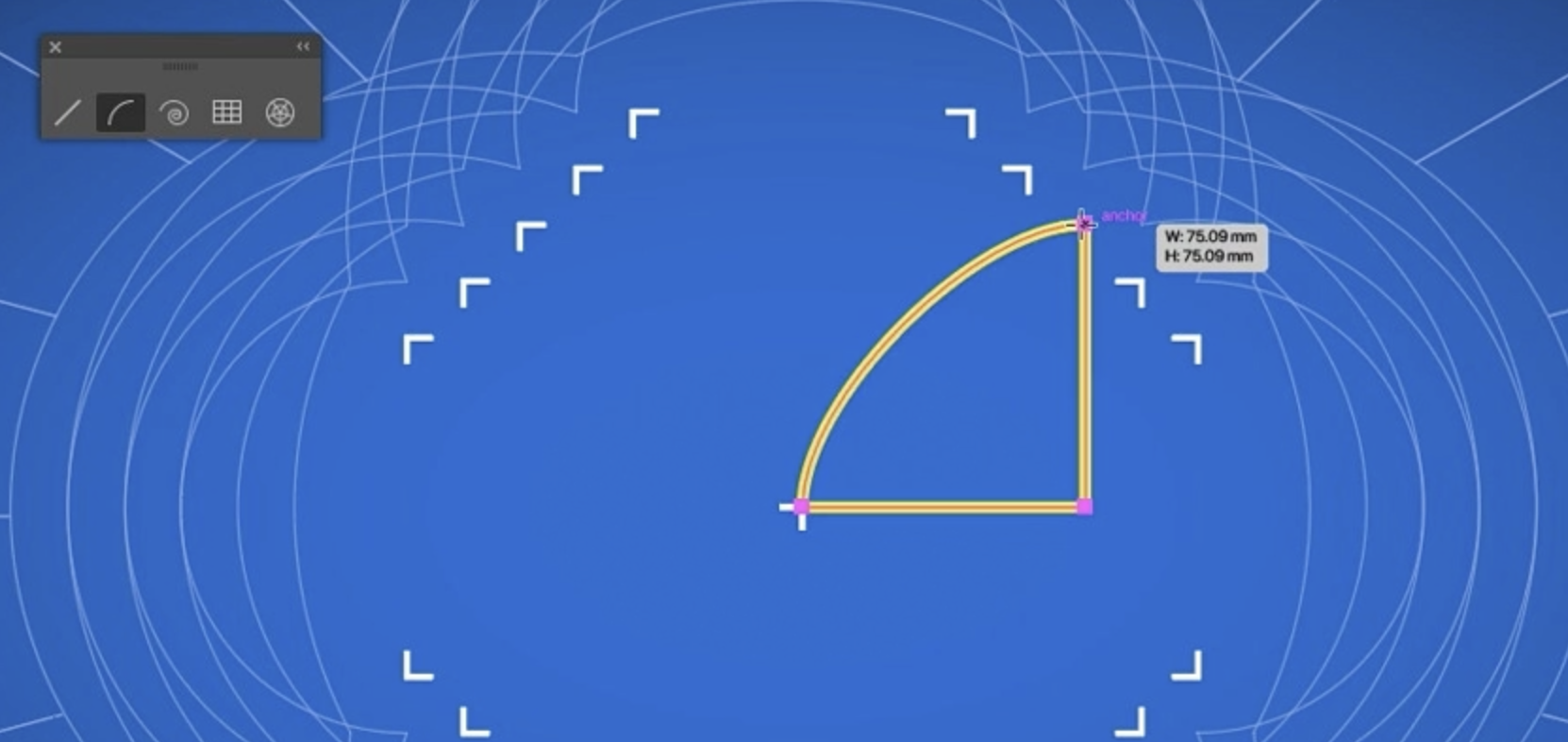

■ Arc Tool (호 도구)



호 도구는 솔직히 말씀드리면 저도 잘 사용하지 않는 도구입니다.

하지만 어떤 상황에서는 유용하므로 한번 보겠습니다.



중앙으로 가서 클릭하고 드래그하세요.

드래그하는 중에는 손을 떼지 말고,

화살표 위/아래 키로 **곡률(곡선의 정도)**을 조절할 수 있습니다.



• F 키를 누르면 좌우 반전됩니다.실제로는 전체 도형의 방향만 뒤집는 것입니다.
• 하지만 이건 오목/볼록을 바꾸는 것처럼 보이지만,
• X 키를 누르면 진짜 오목(Convex)/볼록(Concave) 형태가 바뀝니다.
• C 키를 누르면 경로가 닫혀서 완성된 도형이 됩니다.

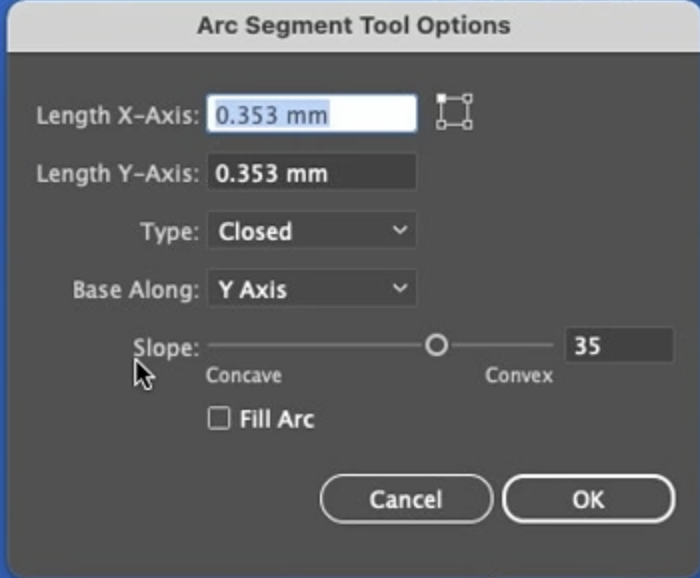

도형을 클릭해서 그릴 경우,

대화 상자가 열리고 다양한 세부 옵션들을 설정할 수 있습니다.



---

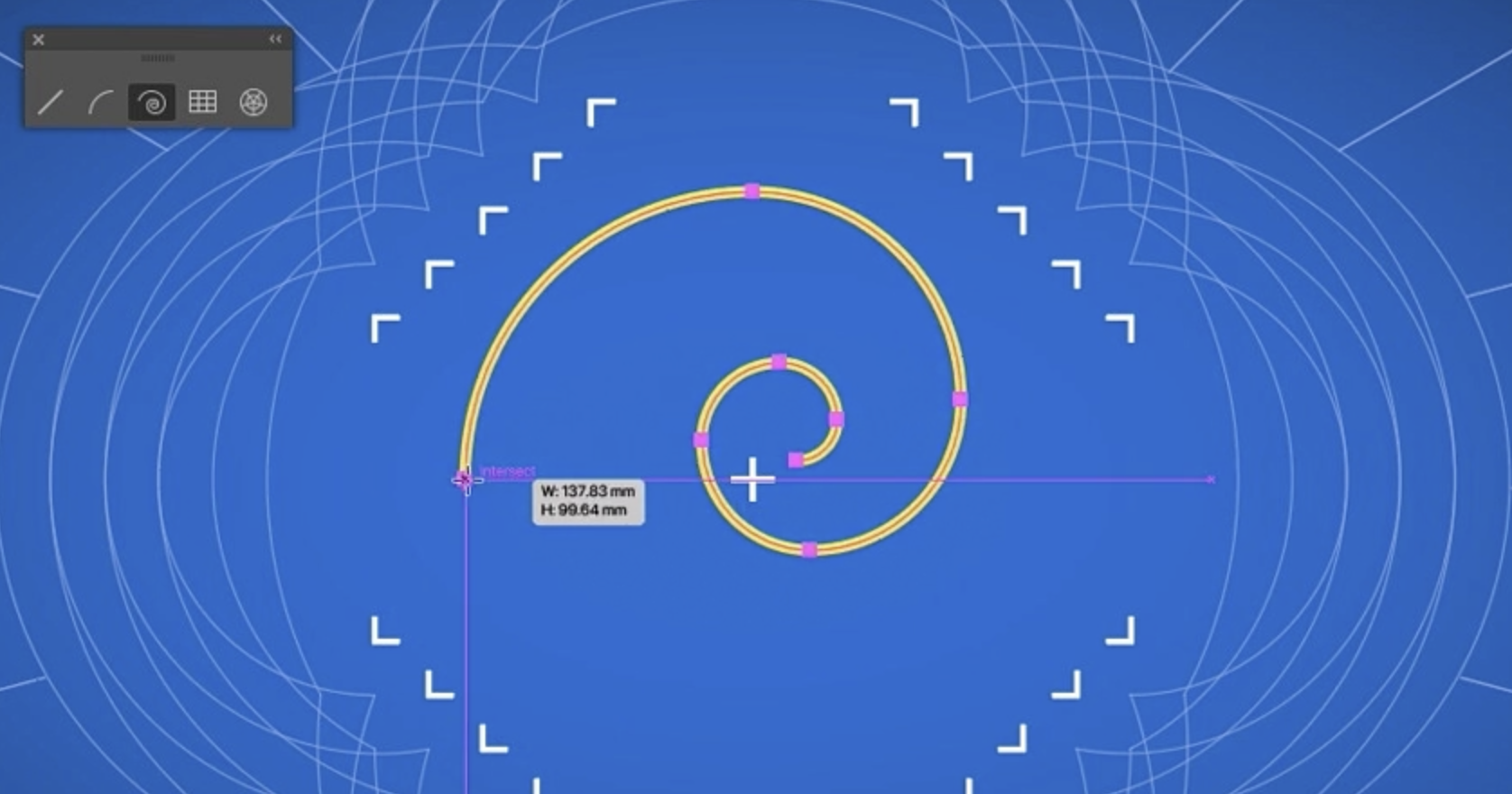

■ Spiral Tool (나선 도구)



이제 나선 도구입니다.

Shape School의 중앙으로 가서 클릭하고 드래그하여

나선형을 바깥으로 그려보세요.



그리는 동안 손을 떼지 마세요.

이 도구는 별 도구처럼 몇 가지 실시간 제어가 가능합니다:



• Command (또는 Ctrl) 키를 누르면
• **반지름(radius)**과 **감쇠율(decay rate)**을 조절할 수 있습니다.
• 화살표 키로 **선분 수(segment 개수)**를 늘리거나 줄일 수 있습니다.
• 도형을 다 그리면 수정은 불가능하므로
• 마음에 들지 않으면 새로 그리는 수밖에 없습니다.
• R 키를 누르면 회전 방향이 반대로 바뀝니다.
• (호 도구는 F 키로 뒤집고, 나선 도구는 R 키로 뒤집습니다)

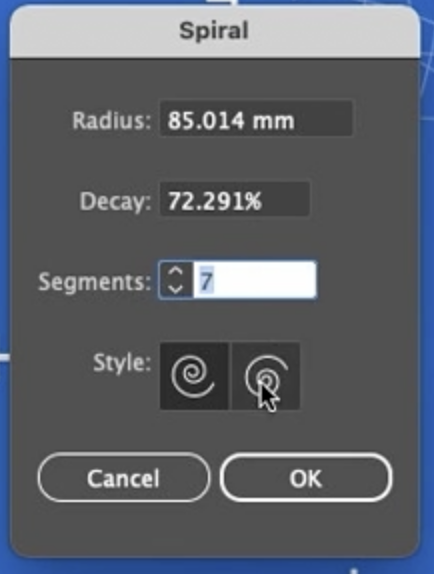

도형을 삭제한 후, 아트보드를 클릭하면

나선 도구의 대화 상자가 열립니다.

여기서



• 반지름,
• 감쇠율,
• 세그먼트 수,
• 스타일(방향 전환)
• 등을 설정할 수 있습니다.



스타일은 사실상 “방향 반전”일 뿐 큰 차이는 없습니다.
