Illustrator 스트로크 옵션

이번에는 스트로크 옵션을 살펴보겠습니다. 스트로크 패널이 보이지 않는다면 Window(창) 메뉴에서 열 수 있습니다. 그리고 패널 오른쪽 위 플라이아웃 메뉴에서 Show Options(옵션 표시) 를 선택하면 패널을 전체 확장할 수 있습니다. 패널 이름 왼쪽에 있는 아이콘을 클릭해도 패널 보기 상태를 전환할 수 있습니다.



조금 더 이해를 돕기 위해서 저는 이 파일에 저장된 뷰(view) 를 설정해 두었습니다. View(보기) 메뉴로 가서 맨 아래로 내려보면 Stroke Dimensions(스트로크 치수) 라는 항목이 있을 겁니다. 참고로 이 기능은 특정 뷰를 저장하고 싶을 때 New View(새 뷰) 명령으로 직접 설정할 수도 있습니다.

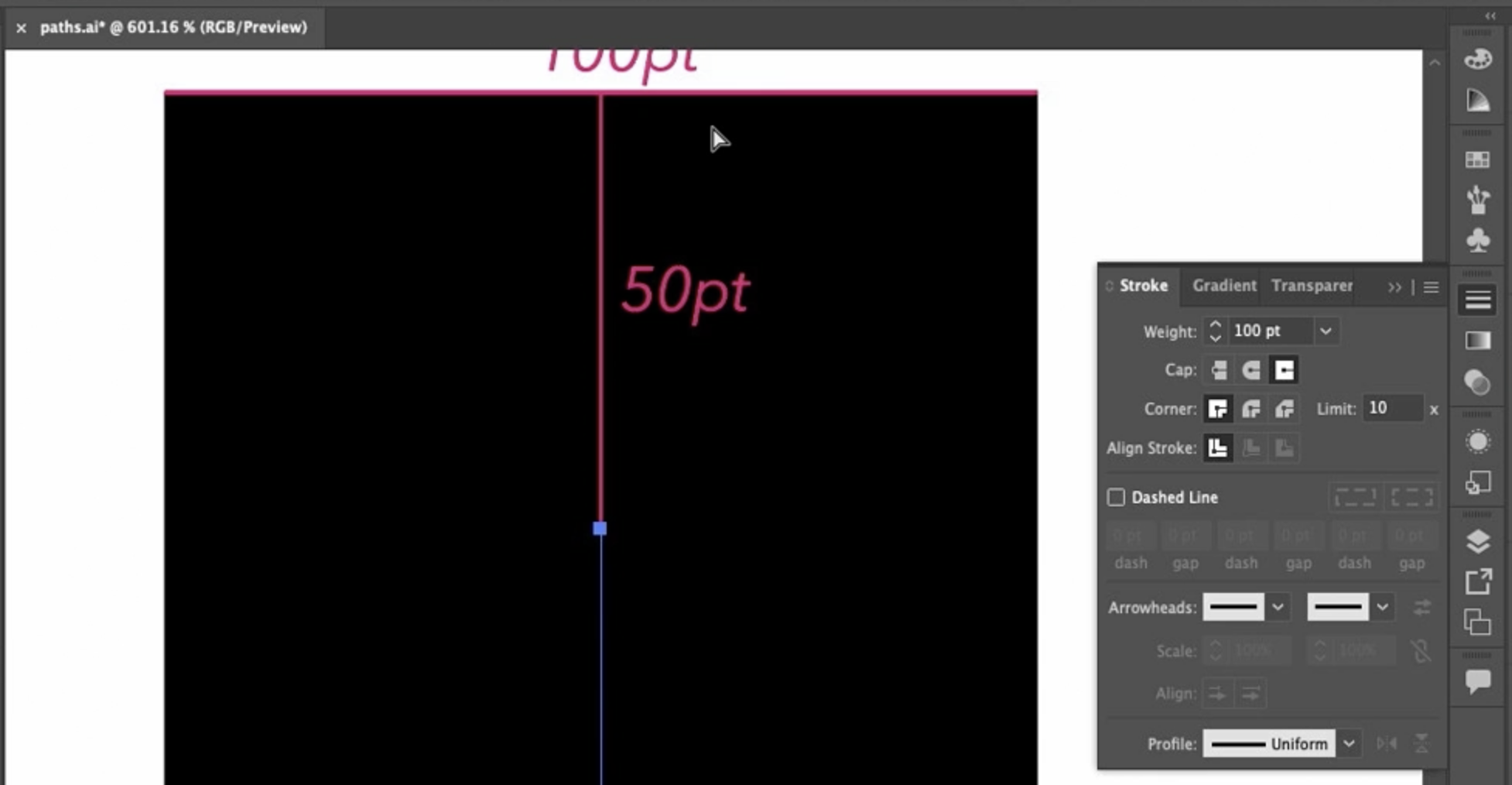

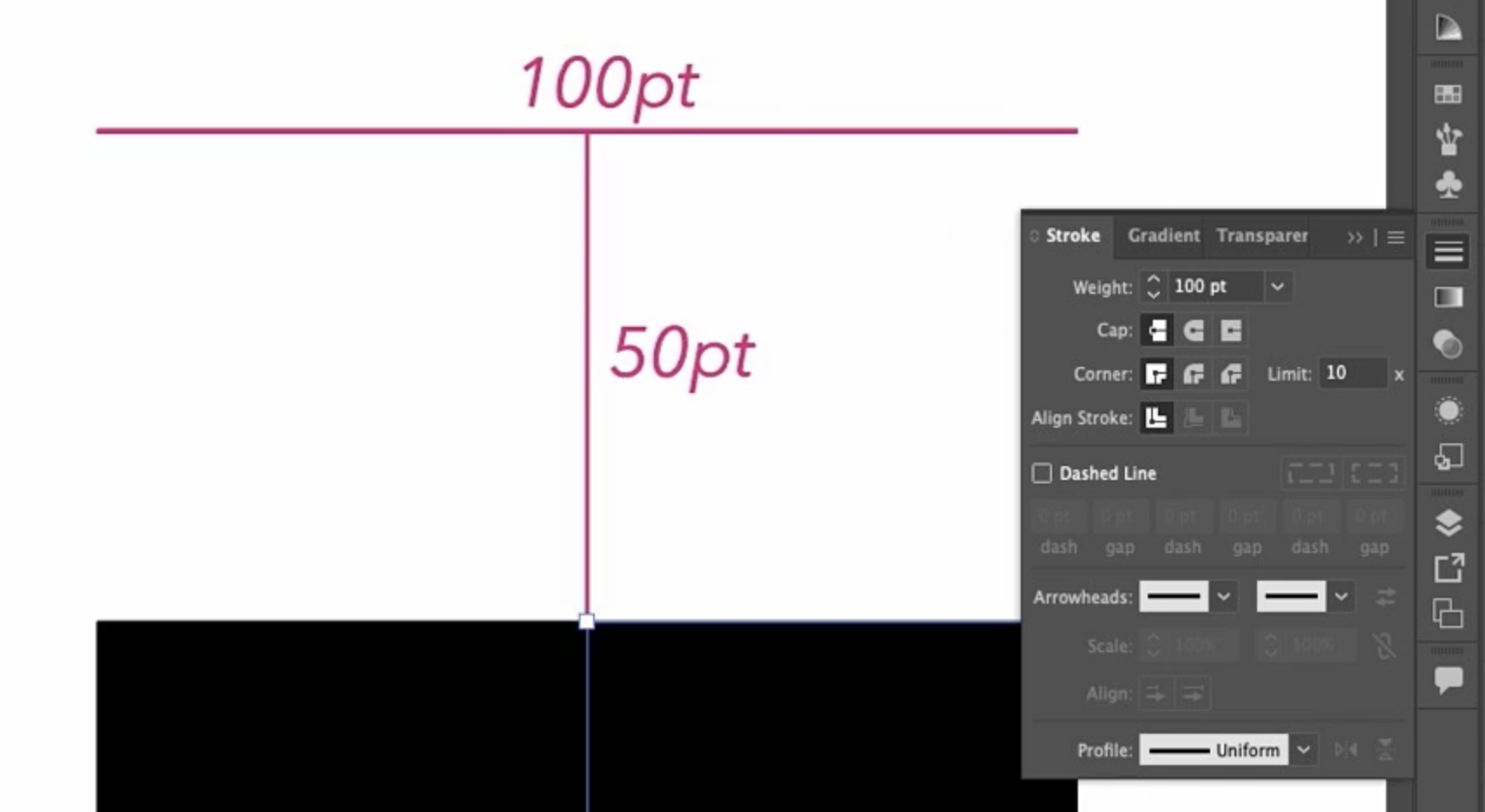

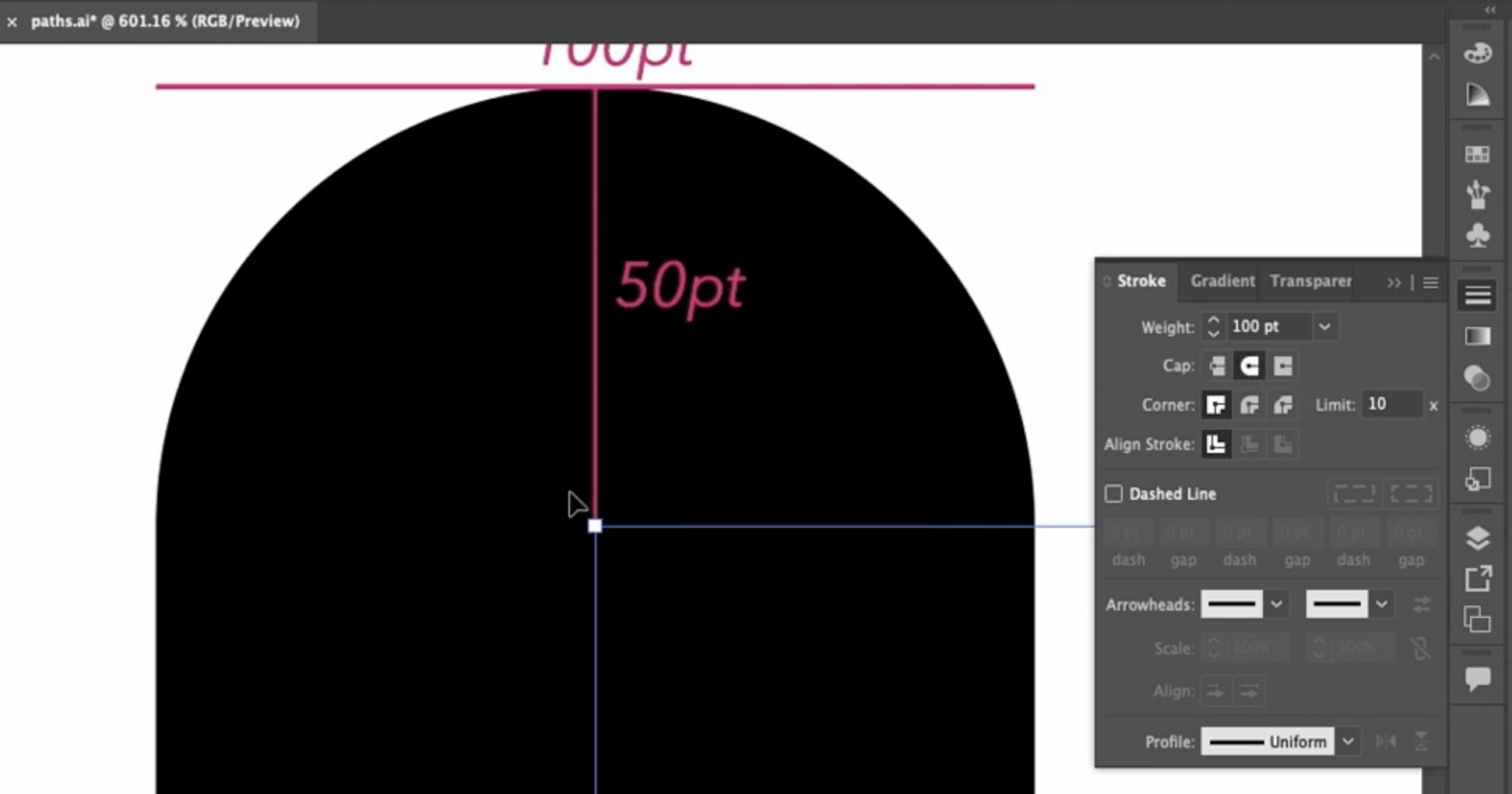

이 스트로크는 굵기(weight) 가 100pt 입니다. 패널에서도 확인할 수 있죠. 100pt의 절반은 50pt이고, 제가 이 아래쪽에 그 거리를 표시해 두었습니다. 이건 끝 모양(End Cap) 을 이해하는 데 도움이 됩니다.



현재 선택된 스트로크는 Butt Cap(플러시/버트 캡) 입니다. 이건 스트로크가 벡터 끝 지점에서 정확히 잘리는 방식입니다.

그다음 옵션은 Round Cap(라운드 캡) 인데, 이건 벡터를 넘어 원형 반지름만큼 스트로크가 추가로 그려집니다.

또 다른 옵션인 Projecting Cap(프로젝팅 캡) 은 라운드 대신 사각형으로, 스트로크 굵기의 절반만큼 길게 연장되는 방식입니다.



Command+0(또는 Control+0)을 누르면 문서 전체로 다시 확대됩니다.





다음은 코너 옵션(Corner Options) 입니다. 하나의 코너를 확대해서 살펴보면, 지금은 Miter Join(마이터 조인) 상태입니다. 이건 액자 모서리처럼 뾰족하게 만나는 방식입니다.

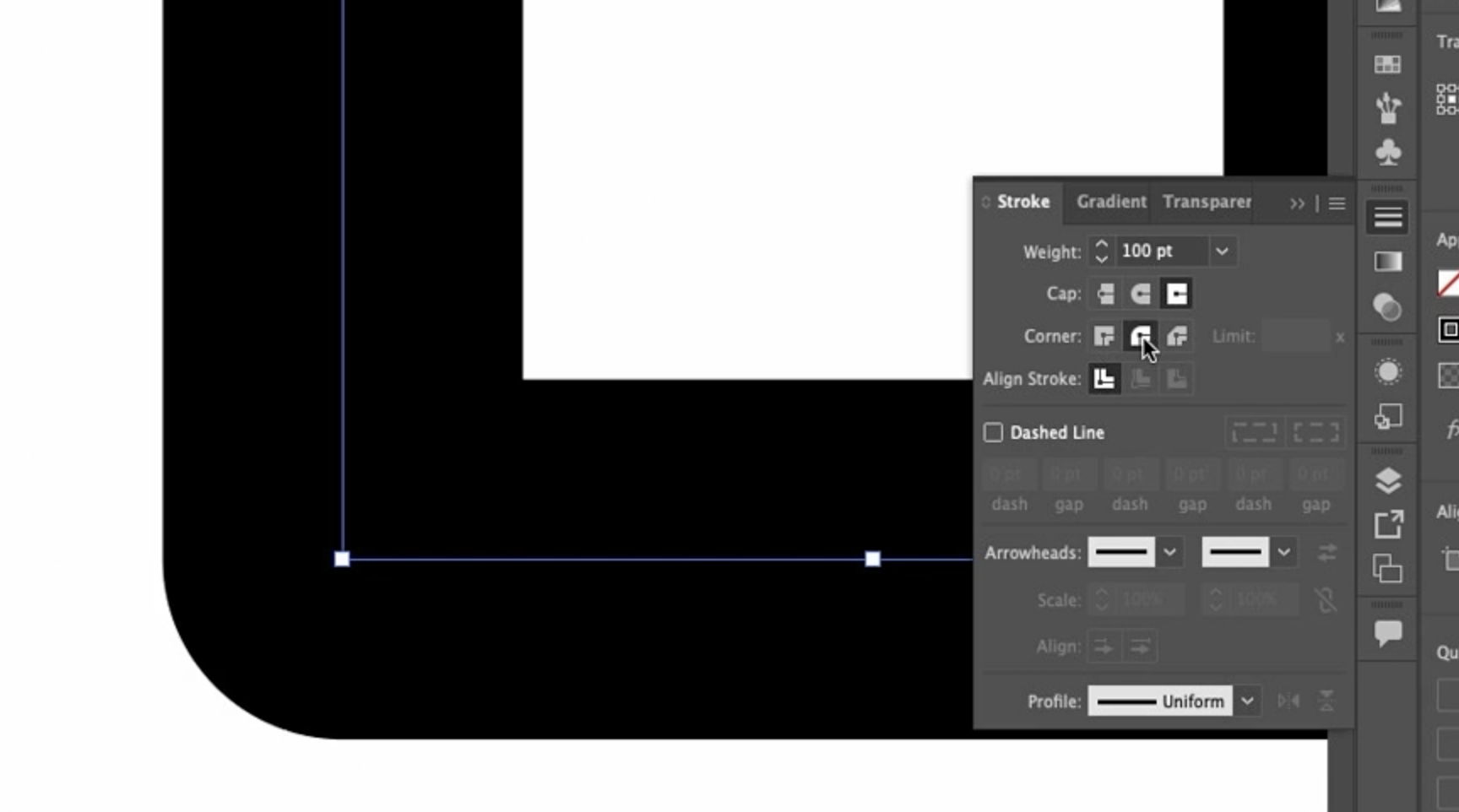

이걸 Round Join(라운드 조인) 으로 바꾸면 코너가 둥글게 처리되고,

Bevel Join(베벨 조인) 으로 바꾸면 사선으로 잘린 형태가 됩니다.

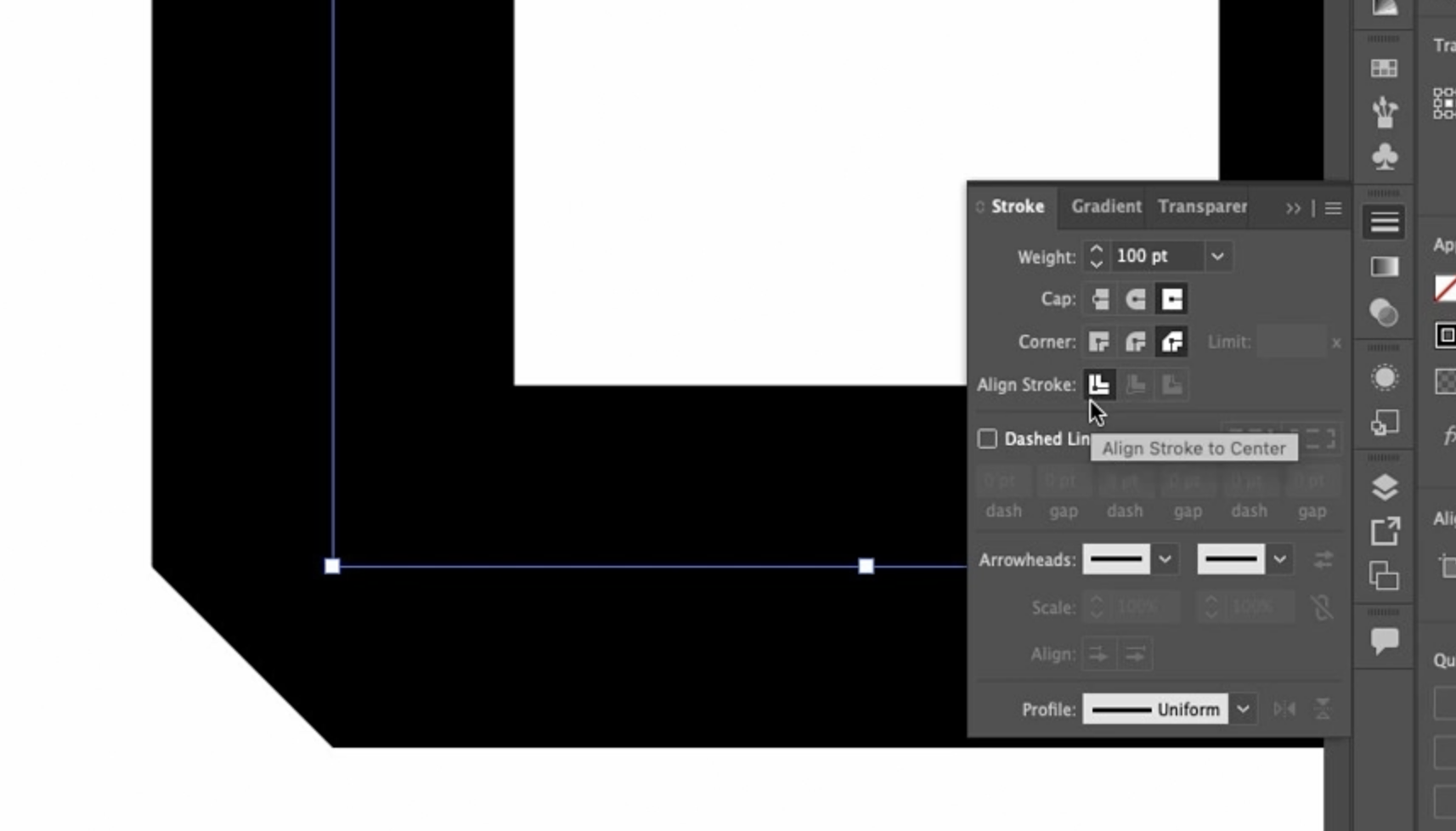

스트로크 정렬(Align Stroke) 은 기본적으로 중앙(center) 에 맞춰져 있습니다.

이건 벡터 선을 기준으로 스트로크가 양쪽으로 균등하게 퍼진 상태입니다.

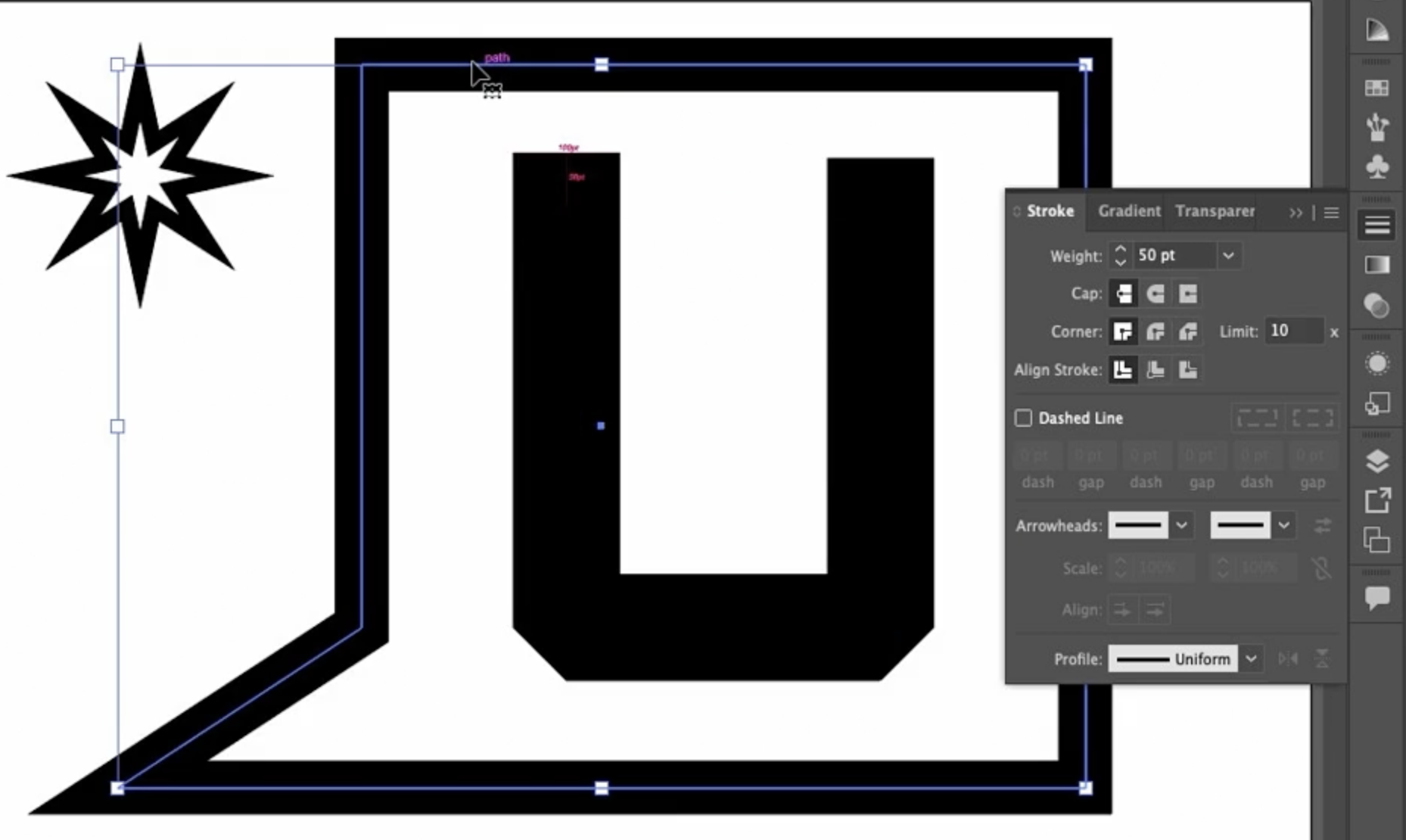

다시 Command+0으로 전체 보기를 하고, 방금 작업한 스트로크 주변을 보면 닫힌 경로(closed path) 인 걸 알 수 있습니다.

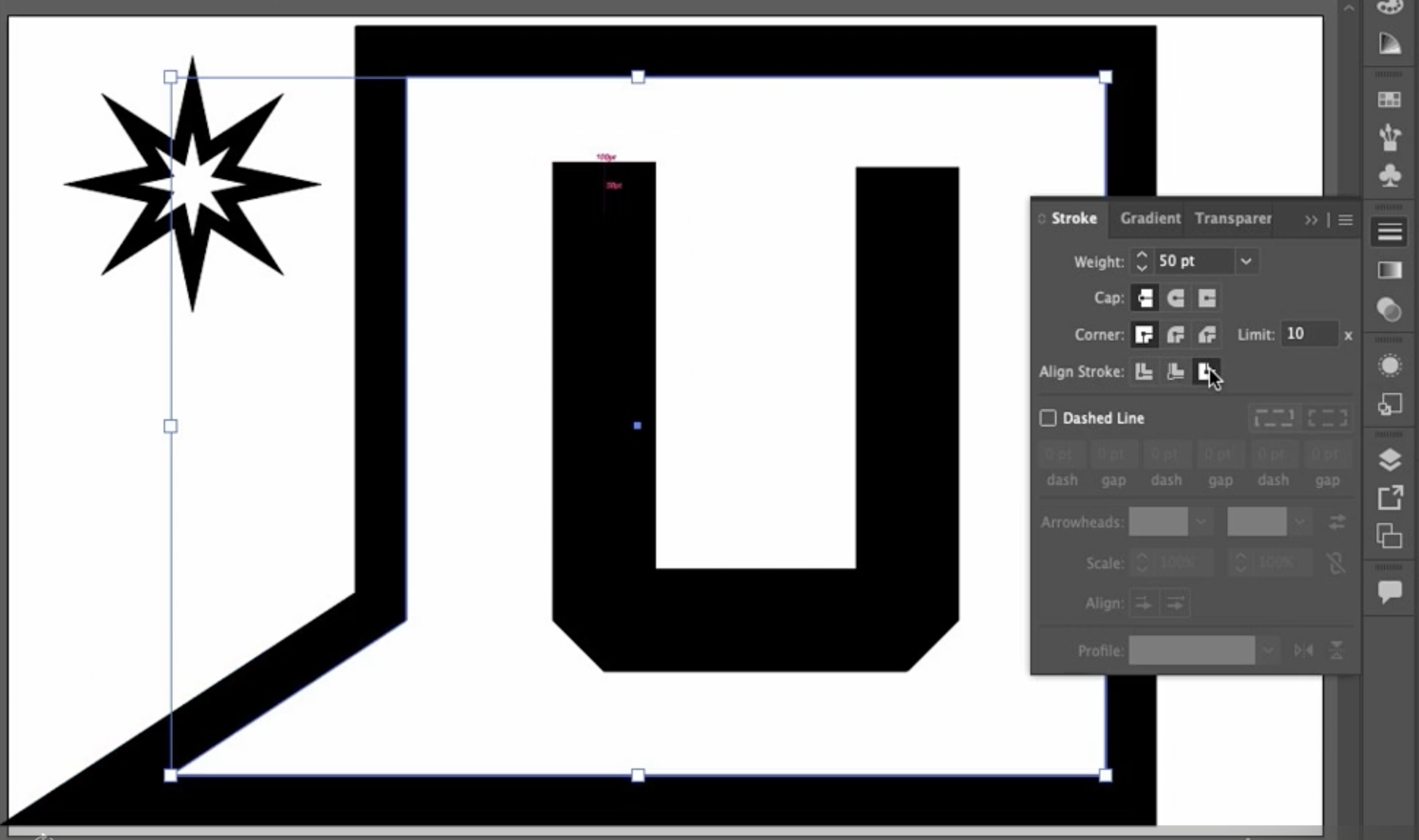

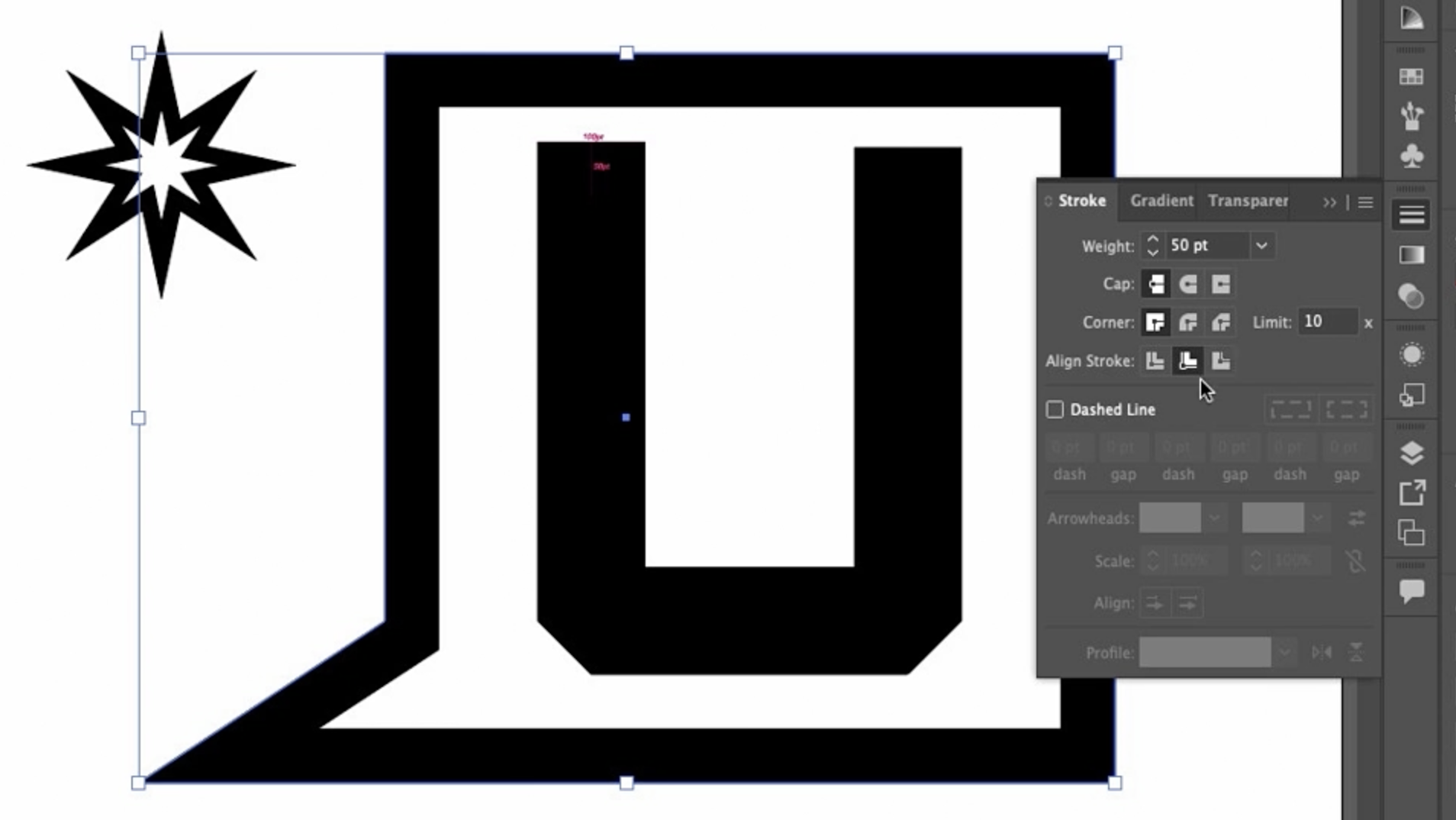

닫힌 경로에서는 스트로크를 안쪽(Inside) 또는 바깥쪽(Outside) 으로 정렬하는 기능이 활성화됩니다.

하지만 모든 도형에서 이 옵션이 가능한 것은 아니며, 일부 형태에서는 비활성화됩니다.



마지막으로, 위쪽 코너를 확대해서 보면, 매우 급격한 각도를 가진 경우를 확인할 수 있습니다.

Direct Selection Tool(직접 선택 도구) 를 선택해서 해당 포인트를 위로 끌어 올려 날카로운 각도를 만들면,

갑자기 포인트가 사라진 것처럼 보이는 현상이 발생합니다.

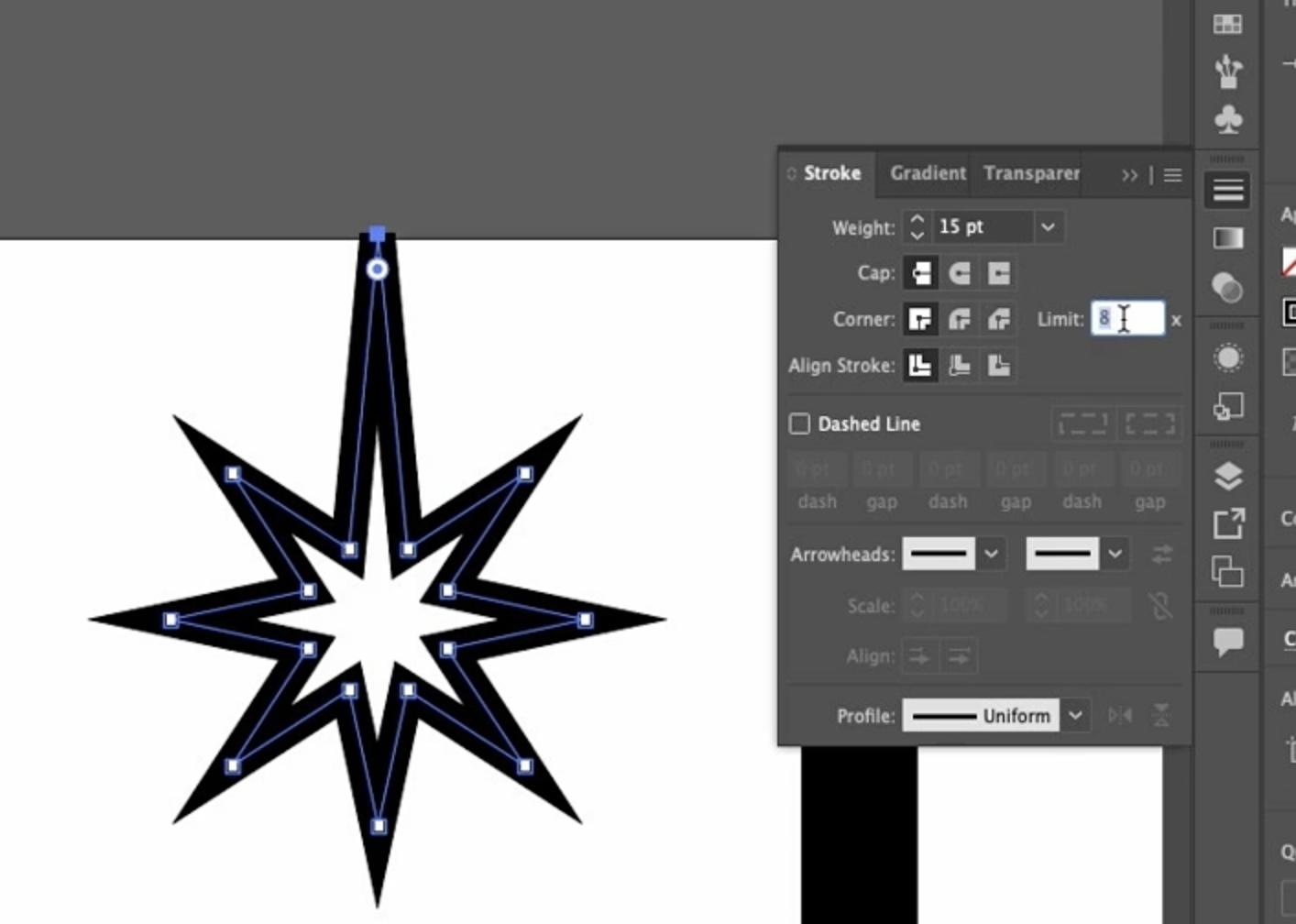

그 이유는 Miter Limit(마이터 제한) 을 초과했기 때문입니다.

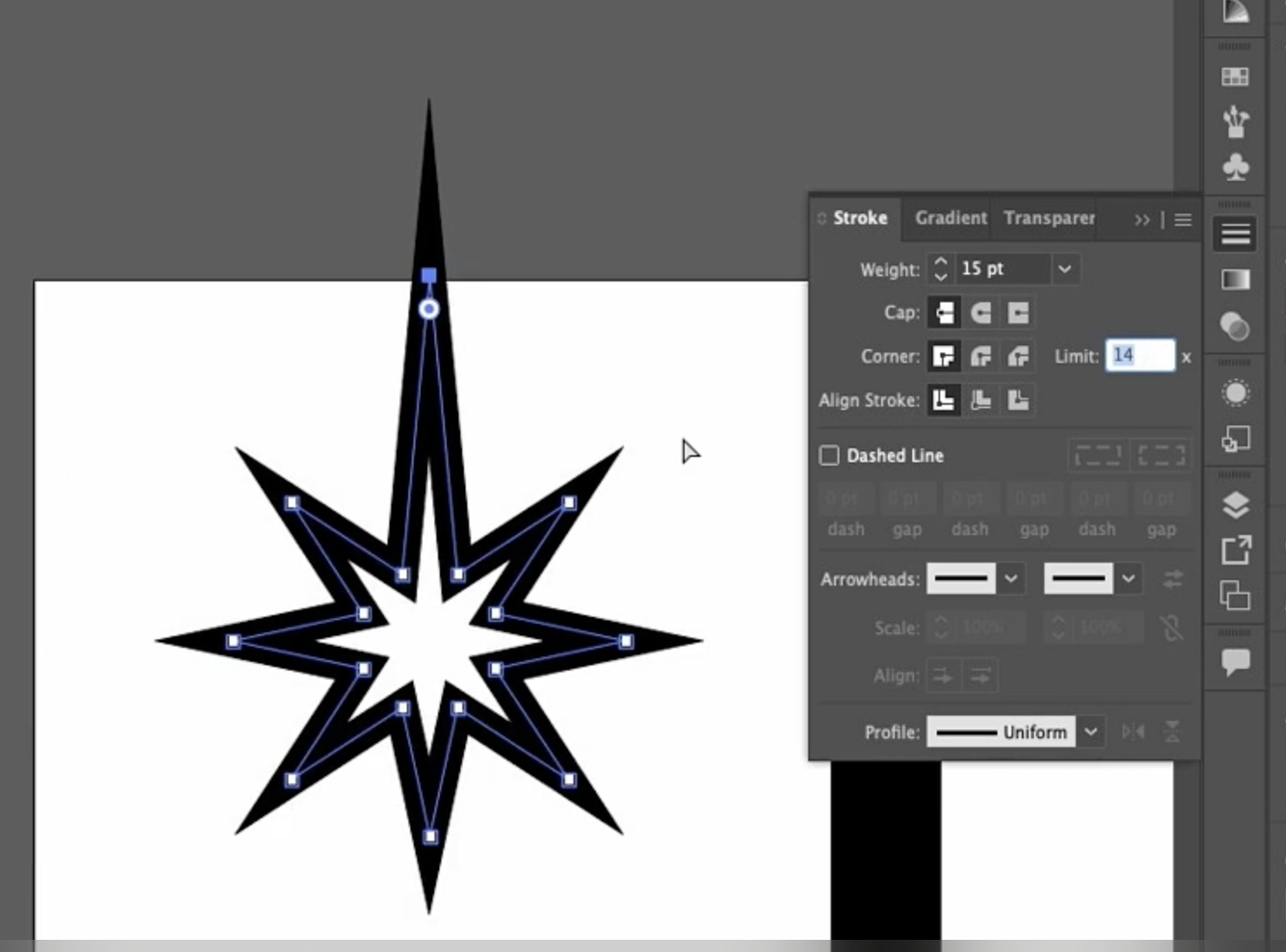

이 값을 늘려주면 다시 뾰족한 포인트가 살아나고,

반대로 줄이면 그 부분만 베벨처럼 잘린 형태로 유지됩니다.



---

이제 스트로크의 기본 개념을 이해하셨습니다.

다음 강의에서는 점선(dots and dashes) 을 어떻게 사용할 수 있는지 알아보겠습니다.
