Arnold 렌더 디스플레이스먼트 매핑(Displacement Mapping)과 이를 뒷받침하는 서브디비전(Subdivision) 설정



Arnold for Cinema 4D에서 기하학적 구조를 실제로 변형시키는 디스플레이스먼트 매핑(Displacement Mapping)과 이를 뒷받침하는 서브디비전(Subdivision) 설정에 대한 글입니다.

---

1. 서브디비전 (Subdivision)

디스플레이스먼트가 제대로 작동하려면 물체에 충분한 폴리곤(면)이 있어야 합니다. Arnold Parameters 태그의 Subdivision 탭에서 설정합니다.

• Type:
  • Linear: 원래의 형태를 유지하면서 면만 나눕니다.

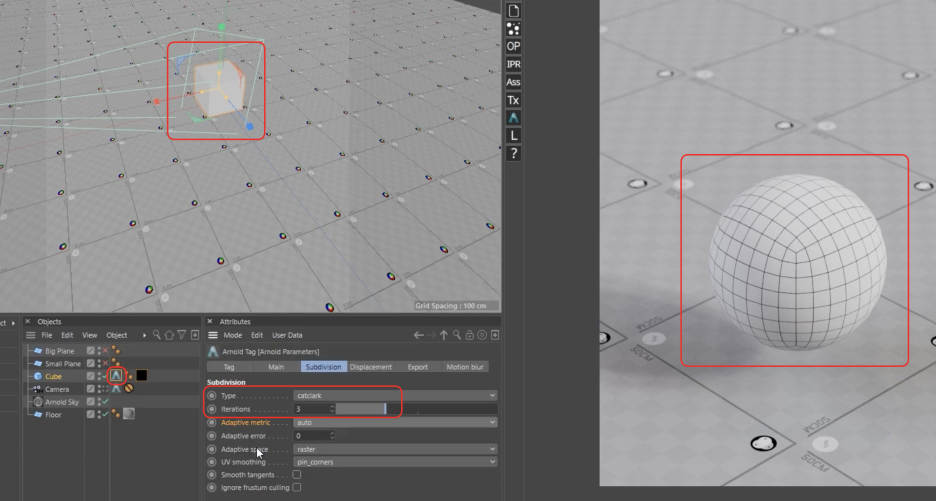

  • Catmull-Clark (Cat Clark): 면을 나누면서 물체를 부드럽고 둥글게 만듭니다 (예: 큐브 → 구체). 스컬프팅 툴(ZBrush 등) 데이터를 사용할 때 주로 사용합니다.
• Iterations (반복): 수치가 1 올라갈 때마다 폴리곤 수가 4배씩 증가합니다. 너무 높으면 시스템이 느려지므로 주의가 필요합니다.
• Adaptive Error: 카메라와의 거리에 따라 폴리곤 밀도를 자동으로 조절합니다. 수치가 낮을수록 더 정밀해집니다.
• Frustum Culling (프러스텀 컬링): 카메라 시야 안에 보이는 부분만 면을 나누어 계산 자원을 절약하는 아주 유용한 기능입니다.

---

2. 일반 디스플레이스먼트 (Normal Displacement)

흑백 이미지를 사용하여 면을 위아래(수직 방향)로 밀어내는 전통적인 방식입니다.

• 설정 방법: Displacement 노드를 생성하여 셰이더의 Arnold Displacement 포트에 연결합니다.
• Scale: 디스플레이스먼트가 돌출되는 높이를 조절합니다.
• Scalar Zero Value: 어느 밝기 값을 '변화 없음(0)'으로 볼지 결정합니다.
  • 0: 검은색은 그대로, 밝은 곳은 튀어나옴.
  • 0.5: 회색은 그대로, 검은색은 들어감, 흰색은 튀어나옴.

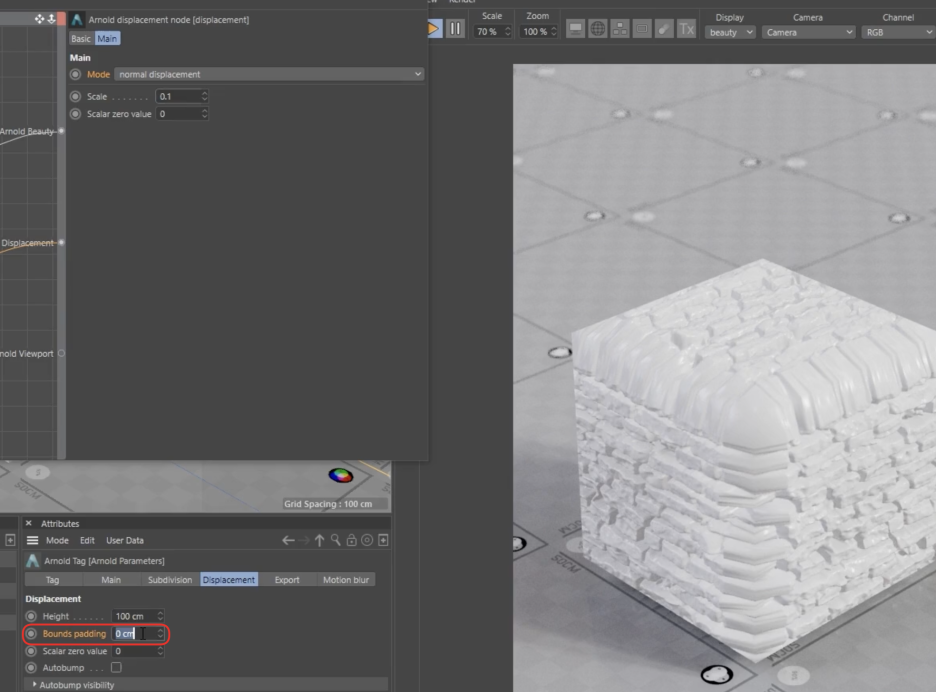

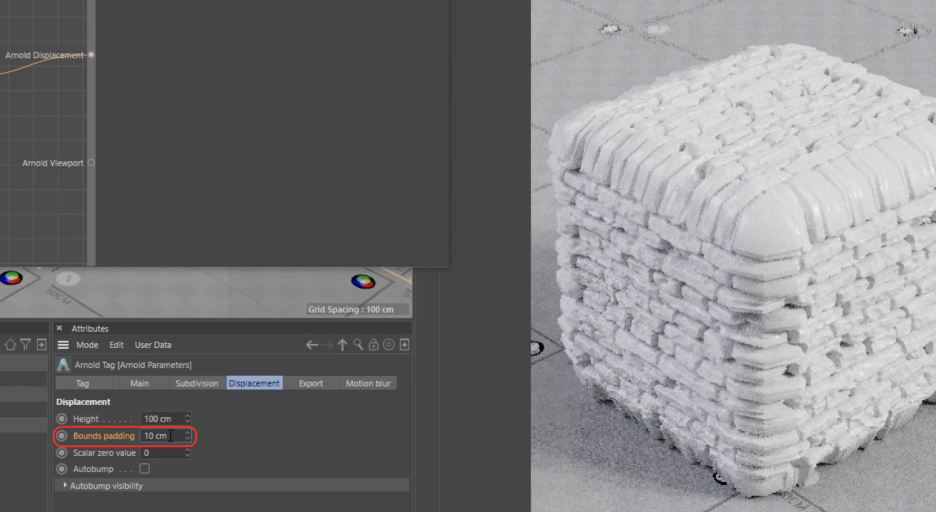

• Bound Padding: 매우 중요한 설정입니다. 디스플레이스먼트로 인해 물체가 원래 크기보다 커질 때, 계산 영역(Bounding Box)을 확장해 주어 렌더링 시 잘림 현상을 방지합니다.

---

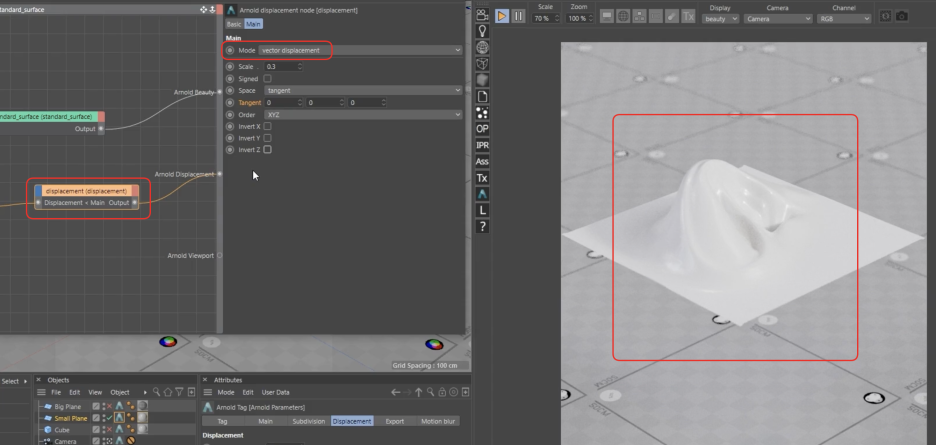

3. 벡터 디스플레이스먼트 (Vector Displacement)

단순히 위아래가 아니라, **모든 방향(X, Y, Z)**으로 면을 이동시켜 복잡한 형태를 만듭니다.

• 특징: RGB 채널의 데이터를 사용하여 단순한 평면에서 귀(Ear), 코와 같은 복잡한 유기적 형태를 한 번에 만들어낼 수 있습니다.
• 설정: Displacement 노드의 Vector Space 설정을 입력 맵에 맞게(보통 Tangent) 맞춰야 하며, 정교한 표현을 위해 서브디비전 반복(Iteration) 횟수를 높게 설정해야 합니다.

---

4. 실무 팁

• Color Space: 디스플레이스먼트나 범프 맵으로 사용하는 이미지는 색상 정보가 아닌 수치 데이터이므로, ACES 환경에서는 **Utility - Raw**로 설정하는 것이 정확합니다.
• Auto Bump: 디스플레이스먼트로 표현하기엔 너무 미세한 디테일을 자동으로 범프 매핑으로 전환하여 렌더링 품질을 높여줍니다.

---

요약:

디스플레이스먼트는 면을 실제로 움직이기 때문에 Subdivision 설정이 필수입니다. 단순한 요철은 Normal Displacement를, 복잡한 입체 구조는 Vector Displacement를 사용하세요. 렌더링 시 이미지가 깨진다면 Bound Padding 값을 확인하는 것이 핵심입니다.
