Cinema 4D 신규 GPU 파티클 시스템 심화 분석 및 워크플로우



Cinema 4D 신규 GPU 파티클 시스템 심화 분석 및 워크플로우

1. 시스템의 철학: "모든 것은 데이터다"

새로운 파티클 시스템은 단순한 시각 효과를 넘어, 고성능 데이터 관리 시스템으로 설계되었습니다. 과거의 시스템이 CPU 기반의 순차적 계산에 의존했다면, 현재는 수백만 개의 점(Point) 데이터를 GPU 상에서 병렬로 처리합니다.

• 파티클의 정의: 파티클은 위치 정보 외에도 Lifetime(수명), Alignment(방향), Angular Velocity(회전 속도), Distance(이동 거리) 등 수많은 **내장 속성(Attributes)**을 가진 동적 개체입니다.
• 성능의 혁신: GPU 내에서 시뮬레이션과 렌더링 데이터 준비가 동시에 이뤄집니다. 이는 CPU와 GPU 사이의 데이터 병목 현상을 제거하여, 일반적인 워크스테이션에서도 1,000만~2,000만 개의 파티클을 실시간 뷰포트에서 확인할 수 있게 합니다.

---

2. 핵심 구성 요소의 기술적 상세 운용

① 에미터(Emitter): 생성과 속성 부여

에미터는 단순히 파티클을 뿜어내는 기계가 아니라, 파티클의 초기 데이터 값을 결정하는 장치입니다.

• 다양한 에미터 유형:

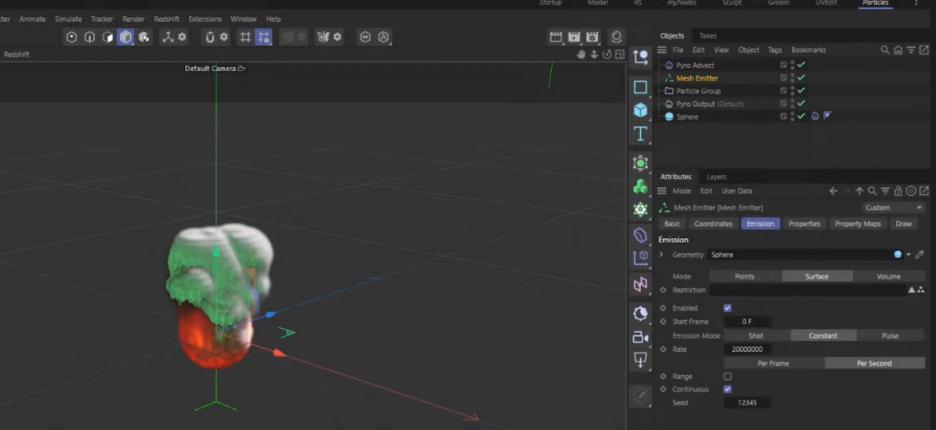

  • Mesh Emitter: 복잡한 폴리곤 모델을 에미터로 변환합니다. Polygon Selection을 통해 특정 부위에서만 방출하거나, 텍스처 맵을 이용해 밀도를 조절할 수 있습니다.
  • Spline Emitter: 선(Line)을 따라 파티클을 방출합니다. 경로 애니메이션이나 흐르는 듯한 유체 효과의 기초가 됩니다.
• 방출 제어 알고리즘:
  • Shot: 폭발처럼 한 번에 모든 데이터를 생성합니다.
  • Pulse: 일정 주기로 데이터를 '덤프'합니다. 15프레임 주기로 설정하면 심장 박동과 같은 리듬감을 줄 수 있습니다.

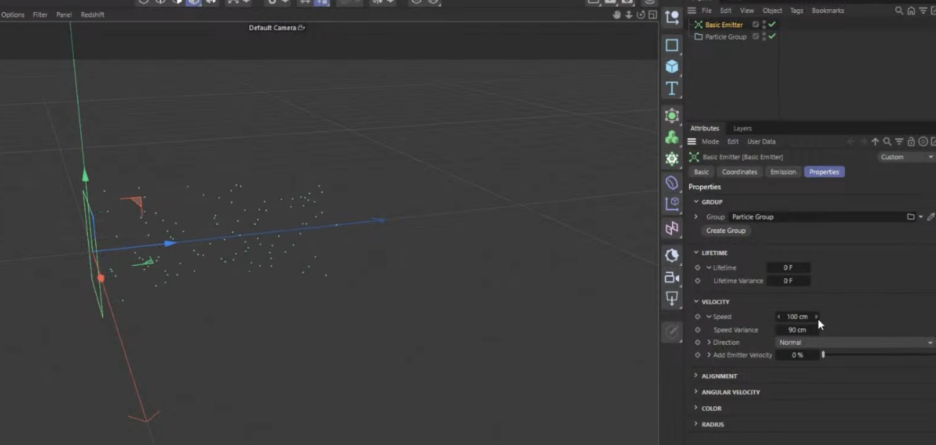

  • Variance(변조): 모든 수치에 '무작위성'을 부여합니다. 속도 편차를 크게 주면 선형적인 움직임이 깨지고 자연스러운 유기체적 흐름이 만들어집니다.

② 매퍼(Mappers): 상태 변화의 설계자

매퍼는 파티클이 살아있는 동안 데이터 값을 어떻게 **재매핑(Remapping)**할지 결정하는 가장 중요한 노드입니다.

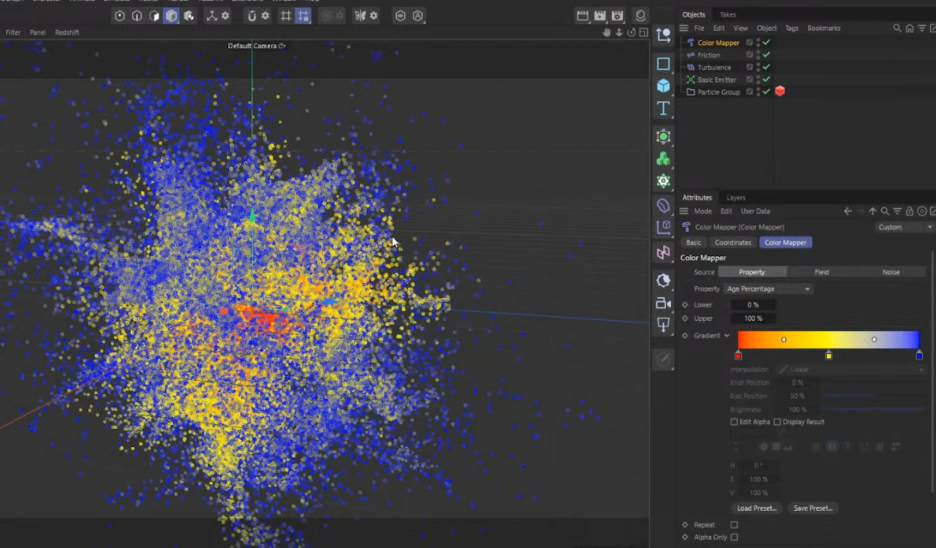

• Color Mapper: 파티클의 Age Percentage(나이 비율)를 입력값으로 받습니다. 0%에서 100%로 가면서 색상을 빨강에서 파랑으로 바꾸면, 파티클의 수명이 다해감을 시각적으로 즉시 알 수 있습니다.

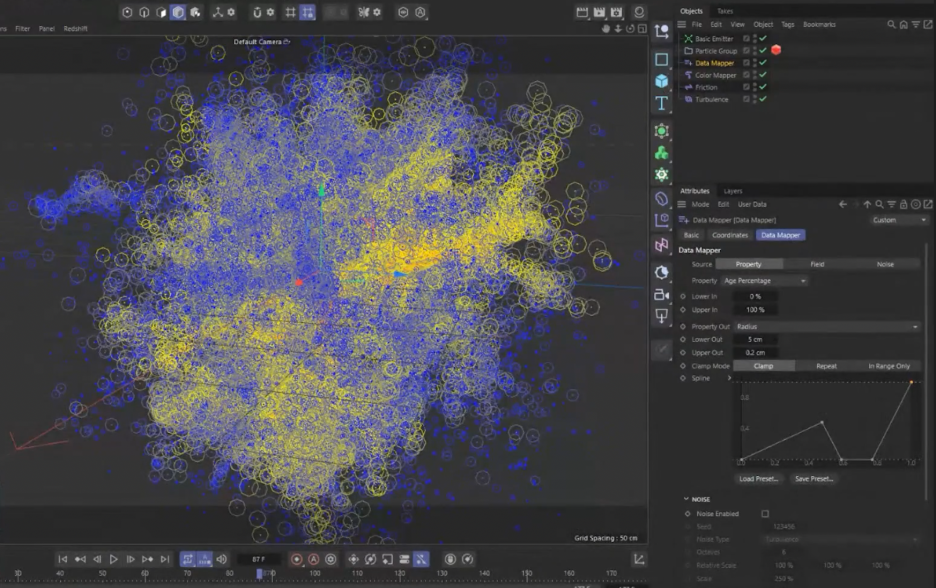

• Data Mapper: 수치를 다룹니다. 예를 들어 파티클의 반지름(Radius)을 매핑할 때, 커브(Curve)를 사용하여 "탄생 시 0 -> 20프레임에 10 -> 소멸 시 다시 0"으로 설정하면 팝업 되었다가 부드럽게 사라지는 효과를 얻습니다.



• 중요한 실행 순서(Execution Order): Cinema 4D의 오브젝트 매니저는 위에서 아래로 연산합니다. 에미터가 파티클을 생성하기 전에 매퍼가 위에 있으면 "존재하지 않는 파티클"에 데이터를 부여하려 하므로 작동하지 않습니다. [에미터 -> 매퍼 -> 포스] 순서의 계층 구조를 엄격히 지켜야 합니다.

---

3. 고급 시뮬레이션 및 상호작용

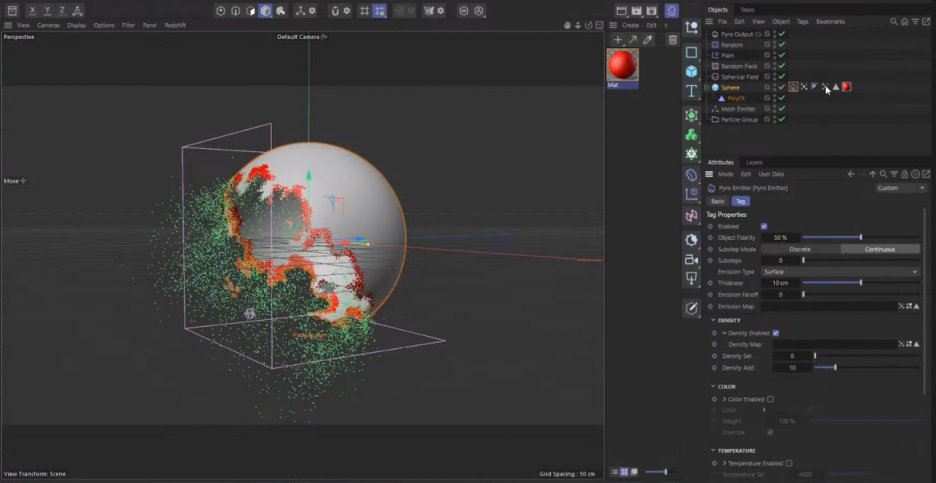

① Pyro Advection (불과 연기의 기류 연동)

새로운 파티클 시스템의 백미는 **Pyro(유체 시뮬레이션)**와의 완벽한 결합입니다.

• 메커니즘: Pyro의 속도 필드(Velocity Field)를 파티클 시스템이 실시간으로 읽어 들입니다. 불길이 솟구칠 때 발생하는 공기의 흐름을 파티클이 그대로 물리적으로 따라가게 됩니다.
• 활용: 수백만 개의 파티클에 불길의 기류를 입히면, 실제 물리 엔진이 계산한 듯한 정교한 불꽃 가루나 먼지 효과를 매우 낮은 연산 비용으로 제작할 수 있습니다.

② 포스(Forces)와 마찰(Friction)

• Friction: 파티클에 '공기 저항'을 부여합니다. 이 수치를 높이면 폭발하듯 나가던 파티클이 서서히 멈추며 공중에 머무는 듯한 몽환적인 연출이 가능합니다.
• Turbulence: 노이즈 알고리즘을 사용하여 파티클의 경로에 불규칙한 휘어짐을 줍니다. 이는 연기나 물의 흐름을 표현할 때 필수적입니다.

---

4. 렌더링 및 모그래프(MoGraph) 확장 워크플로우

① Redshift 최적화

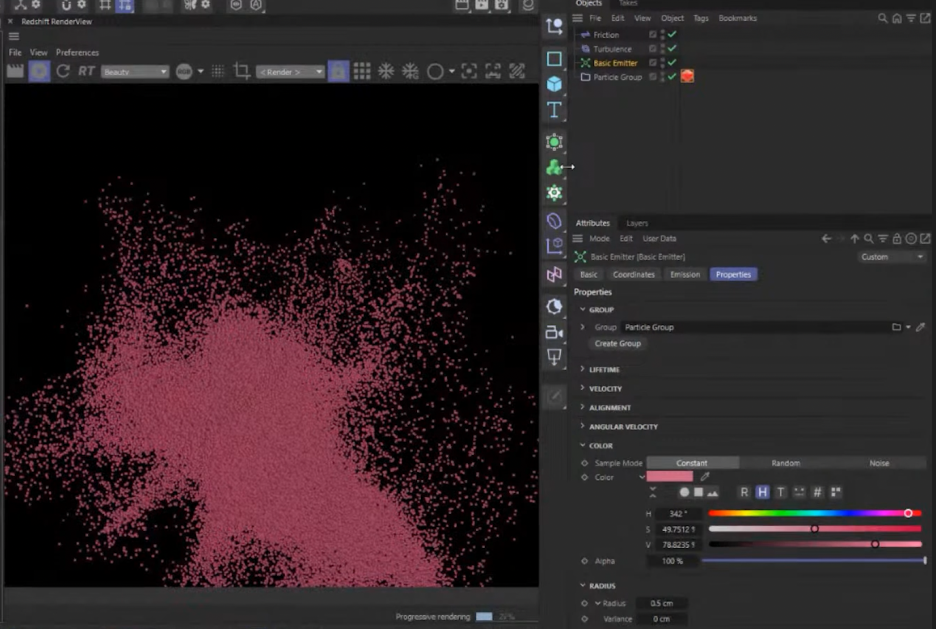

• Redshift Object Tag: 파티클을 실제 지오메트리로 변환하지 않고도 렌더링 타임에만 구체(Sphere)나 커스텀 프록시로 인식하게 합니다. 이를 통해 메모리 사용량을 획기적으로 줄입니다.
• Shader Data 활용: 파티클의 'Unique ID'나 'Age'를 셰이더 내부의 User Data 노드로 불러올 수 있습니다. 이를 통해 각 파티클마다 미세하게 다른 질감을 주거나, 수명에 따라 밝기가 변하는 셰이더를 구성할 수 있습니다.

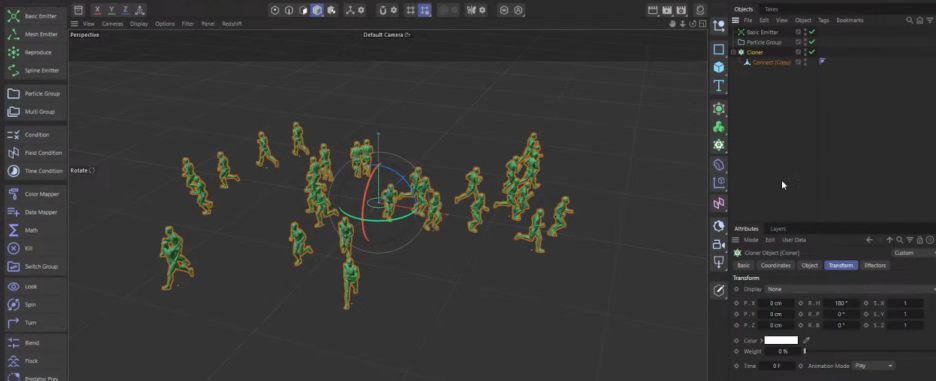

② MoGraph Cloner 연동 (군중 시뮬레이션의 기초)

• 복제 원리: Cloner를 Object Mode로 설정하고 Particle Group을 드래그하여 넣습니다. 이제 각 파티클은 하나의 '복제본 위치'가 됩니다.

• Distance 기반 애니메이션: 캐릭터가 걷는 애니메이션(Alembic/PLA)을 파티클에 입힐 때, 파티클의 실제 이동 거리(Distance) 속성을 애니메이션 타임라인과 링크할 수 있습니다. 파티클이 빨리 이동하면 캐릭터도 빨리 뛰고, 멈추면 캐릭터도 멈추는 지능적인 제어가 가능합니다.

---

5. 실전 사례: 오브젝트 용해(Dissolve) 및 생성 효과

1. Vertex Map 애니메이션: 오브젝트 위에 Vertex Map을 만들고, Field와 Freeze 레이어를 사용하여 맵이 서서히 오브젝트를 덮도록 만듭니다.
2. Polygon Selection 추출: Vertex Map의 값을 기반으로 특정 임계값 이상의 면들을 Polygon Selection으로 실시간 변환합니다.
3. 방출(Emission): Mesh Emitter를 해당 선택 영역에만 작동하도록 설정합니다. 물체가 사라지는 경계선에서만 파티클이 뿜어져 나오게 됩니다.
4. 시각화: PolyFX 이펙터와 Random Effector를 결합하여 원래의 폴리곤 면들이 쪼개지며 사라지게 만들고, 그 자리를 파티클이 대신 채우며 날아가게 구성합니다.

---

6. 결론 및 향후 전망

이 새로운 시스템은 단순한 도구의 변화가 아니라, 아티스트가 실시간으로 창작(Iterate)할 수 있는 능력을 부여한 것입니다. 수만 번의 시뮬레이션 베이크(Bake) 과정 없이 뷰포트에서 즉각적으로 결과를 확인하며 예술적 판단을 내릴 수 있습니다.
